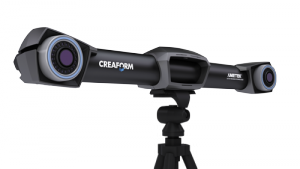

VXtrack：动态跟踪软件模块
|
VXtrack 动态跟踪模块是 Creaform 完全集成的 3D 软件平台 VXelements 的关键组件。VXtrack 还配有 C-Track 传感器，即完整的便携式 3D 测量解决方案。
借助 VXtrack，可加快从装配控制、监测并一直到碰撞试验假人应用项目的质量控制以及制造流程的速度。它不但能够准确、效率高地测量反射靶的空间位置和方向；而且能够同时准确地执行所有测量，从而可用于控制位移，加快装配流程或测量形变。
优点
Features and benefits
· 测量速度可达每秒 6600 个 3D 点
· 可对一套固定的反射靶执行 6 自由度 测量（位置和方向）
· 可同步测量一组反射靶
· 测量体积范围为 9.1 至 16.6 m3（320 至 586 ft3）
· 可在 VXelements 中实时显示结果曲线
· 通过外部触发器输入实现采集同步功能
· 可采用 .csv 格式导出测量结果
| C-Track? | C-Track? | Elite | |||
|---|---|---|---|---|
| 9.1m3 | 16.6m3 | 9.1m3 | 16.6m3 | |
| 测量速度（反射靶/秒） | 高达 6600 个 | 高达 6600 个 | ||
| 可重复性 |
0.013 mm (0.0005 in.) |
0.020 mm (0.0008 in.) |
0.010 mm (0.0004 in) |
0.015 mm (0.0006 in) |
| 体积精度 |
0.068 mm (0.0026 in.) |
0.100 mm (0.004 in.) |
0.050 mm (0.002 in.) |
0.075 mm (0.003 in.) |
质量控制
· 装配控制与监测
· 变形监测
· 运行零部件移动监测
· 动态过程控制
· 碰撞试验准备（预定位）
· 现场校准与评估
· 实时轨迹修正
· 计算机控制下的装配指导
· 运动捕捉
VXelements：Creaform 的 3D 软件平台
HandySCAN 3D 扫描仪随附 Vxelements软件，这是一款全集成的 3D 数据采集软件平台，可以为其整个 3D 扫描和测量技术系列提供支持。 它将所有基本要素和工具都融入到一个用户友好、简便且流畅的工作环境中。 其实时可视化功能带来了简单而又令人愉快的体验。
完成数据采集步骤之后即可自动创建并提供优化扫描文件，从而能大大地缩短您的组件检查或设计过程。
VXscan：扫描软件模块
VXscan 专门用于采集和优化 3D 扫描数据。 除了能够为这些特定的任务提供高性能外，它还具有简单易用和用户友好的特点，足以满足任何知识水平的用户需要。
· 用户友好界面：VXelements 的设计可实现功能强大且简单的流程，从而在基本核心上简化整个扫描过程。
· 表面优化算法：可避免创建多个扫描层并确保更准确的网格，且无需任何后处理。
· 直接网格输出：完成采集之后，即可导出所有标准格式的优化网格。 无需执行复杂的对齐或点云处理。
· 扫描分辨率并无限制：只需输入分辨率值，不受扫描物体尺寸的影响。 扫描前后可随时更改分辨率。
· 实时可视化：扫描物体的同时，用户就可以查看 3D 表面。
· 扫描结果增强：补洞、智能提取、边界过滤器等等。
兼容软件
· 3D Systems (Geomagic® Solutions)
· InnovMetric 软件 (PolyWorks)
· Dassault Systèmes（CATIA V5 和 SolidWorks）
· PTC (Pro/ENGINEER)
· Metrologic Group (Metrolog X4 和 V5)
· Siemens（NX 和 Solid Edge）
· Autodesk（Inventor、Alias、3ds Max、Maya、Softimage）
